Revitalização do Largo do Boticário, no Cosme Velho (RJ) possui Equipamentos SH

Obras no local estão sendo feitas para receber a primeira Rede de Hotéis Jo&Joe da América do Sul

O conjunto de 05 casas que integram o histórico Largo do Boticário, localizado no Cosme Velho, Rio de Janeiro, está passando por obras de revitalização e transformação para receber o primeiro Hotel Jo&Joe da América do Sul, marca lifestyle do Grupo Accor.

Tombado como Patrimônio Histórico pelo Instituto Estadual do Patrimônio Cultural (INEPAC), desde 1987, a obra de requalificação e restauração completa do complexo está sendo realizada respeitando as características do projeto original e a área ao redor, de floresta nativa e a pequena passagem do Rio Carioca (rio localizado no município do Rio de Janeiro).

O projeto está sendo conduzido pela Construtora Klar, que contratou o fornecimento da SH Formas, Andaimes e Escoramentos para oferecer soluções na condução dessa mega estrutura que envolveu grandes desafios, diante do cuidado com a conservação do Patrimônio do Largo do Boticário, para que não houvessem danos.

Largo do Boticário

O projeto contou com diversas soluções da SH:

Fachadeiro  105 SH®e Modex ® SH para restauração das fachadas;
• Modex ® SH e Perfis para execução de rampas de acesso;
Escoras Metálicas SH® para reescoramento interno das casas.

Veja os desafios  desse mega projeto:

✔ Cada projeto desenvolvido pela SH precisou passar pela análise da equipe de Engenharia da Construtora Klar, e precisou ser validado pelo INEPAC, antes dos equipamentos serem enviados à obra;

✔ Todo o piso do Largo do Boticário é tombado pelo Patrimônio Histórico, portanto houve um cuidado maior com o projeto. Para que os equipamentos não danificassem a laje de pedra original do inicio século 20, todos precisaram estar apoiados em pranchas de madeira;

✔ A ponte que dá acesso ao Largo não tinha mais capacidade de carga para suportar o tráfego dos caminhões para que os insumos chegassem à obra. Como a previsão de reconstrução da mesma é para o fim do cronograma da obra, precisamos driblar esse problema: projetamos uma rampa sobre a ponte, que redistribui as cargas para o terreno natural em suas cabeceiras;

✔ Na lateral da obra há um desnível de mais de 3,70m no terreno que leva aos fundos do terreno, com uma escada também tombada pelo INEPAC no caminho. Havia o desafio de chegar com máquinas e equipamentos (bobcat, mini escavadeira , entre outros) a esse local. Desenvolvemos uma solução de rampa de acesso em Modex ® SH para vencer esta altura, com capacidade de carga para circulação das maquinas e de pessoal. Para garantir a elevação da rampa, a solução ficou com mais de 39,00m de extensão.

Largo do Boticário

‘’Nossas torres de Fachadeiro  105 SH e Modex ® SHnão puderam ser fixadas diretamente na fachada das casas para que se pudesse garantir a integridade das mesmas. Para sanar essa demanda foi necessário utilizarmos escoras no interior das casas, travando-as do piso ao teto e fazendo a amarração dos andaimes nas escoras. Outra premissa a ser respeitada era o afastamento mínimo 40 cm da fachada para o nosso andaime, gerando assim mais um novo desafio, teríamos que garantir a segurança das pessoas que trabalhariam na restauração também na parte interna do andaime. Para isso projetamos guarda-corpos para serem utilizados também nesta parte e assim cumprir todos os requisitos de segurança do trabalho. ’’, explicou Fernanda Silva, Supervisora de Contratos da SH Unidade Rio de Janeiro.

O hotel terá uma área de 4.158m², construída em um espaço total de 6.000m², e possuirá em suas instalações 330 camas, distribuídas em 80 quartos e apartamentos, que acomodarão até 10 pessoas, com opção também de quartos privativos e coberturas.

Projeto Jo&Joe  - Largo do Boticário (Foto: Divulgação)
Projeto Jo&Joe – Largo do Boticário (Foto: Divulgação)

O complexo terá restaurantes, áreas sociais, piscinas, área para churrasco e espaço compartilhado para trabalho. As obras, que tiveram início do fornecimento das soluções SH em Junho de 2020, tem previsão de entrega da estrutura para o primeiro semestre de 2021.

Projeto Jo&Joe  - Largo do Boticário (Foto: Divulgação)
Projeto Jo&Joe – Largo do Boticário (Foto: Divulgação)

Equipe SH envolvida no Projeto:

Gerente Unidade SH Rio de Janeiro: Antônio Júnior
Supervisora de Contratos Unidade SH Rio de Janeiro: Fernanda Azevedo Silva
Supervisor de Assistência Técnica Unidade SH Rio de Janeiro: Jaime Castro
Assistente Técnico Unidade SH Rio de Janeiro: Hudson Chagas
Supervisor de Projetos Unidade SH Rio de Janeiro: Vitor Antunes

Quer saber mais sobre as soluções SH? Entre em contato com a nossa equipe pelo sac@sh.com.br ou no 0800 899 8903.



Ampliação do sistema de Abastecimento de Água de São Miguel do Guamá (PA) tem soluções SH

No projeto foram utilizadas formas e estruturas metálicas SH

A SH, líder na locação de formas para concreto, andaimes, escoramentos metálicos em todo Brasil, está auxiliando a obra do Reservatório Elevado que está sendo construído na cidade de São Miguel do Guamá, no Pará.

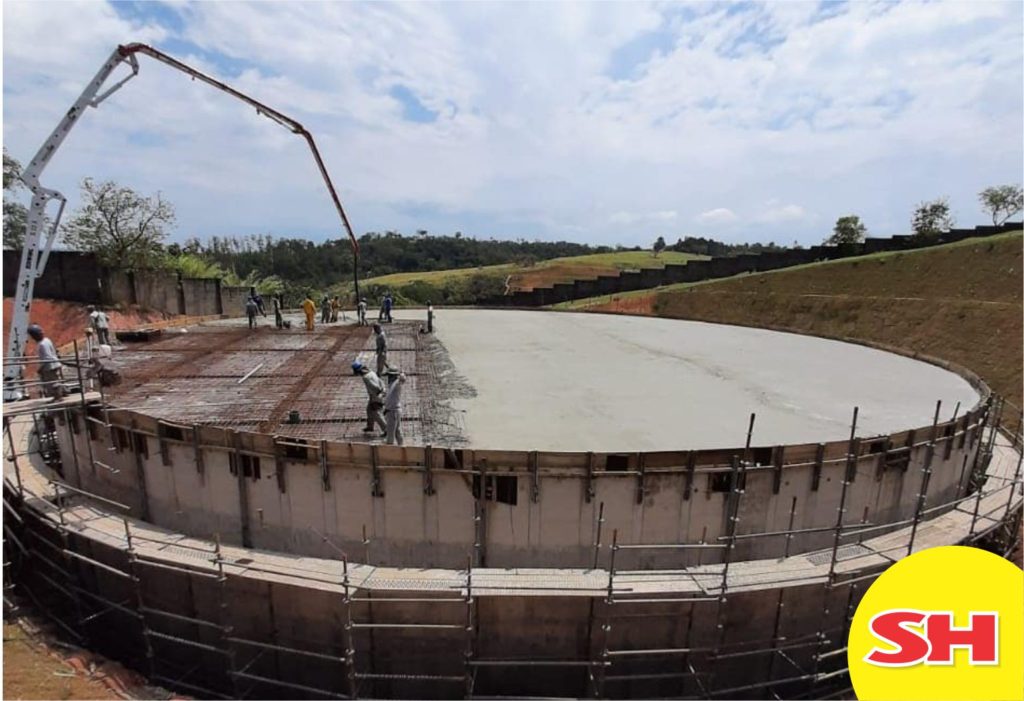

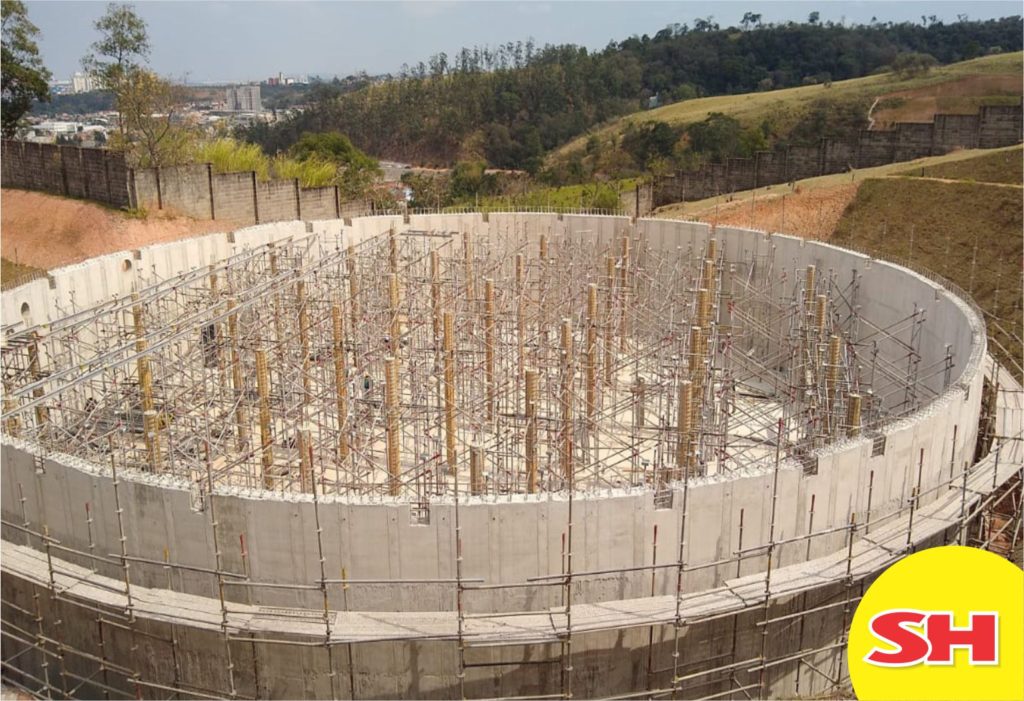

O projeto prevê a construção de 03 reservatórios com capacidade total de 540.000 litros, e tem o propósito de ampliar o abastecimento de água potável para alguns povoados da região de São Miguel do Guamá, pelo fato do município não ser atendido hoje pela Companhia de Saneamento do Pará (Cosanpa), o que dificulta ainda mais a solução.

Quando o assunto é obra de grande porte, como nesse caso do Reservatório Elevado, a SH consegue aproveitar a experiência de anos com muitas obras da mesma tipologia já realizadas, mas essa especifica ocaionou um desafio e tanto: era fundamental convencer o cliente a mudar o método construtivo de madeira para material metálico, para que o resultado fosse o melhor possível, e a engenharia da SH provou o valor da mudança, vencendo mais esse desafio.

soluções sh

Por que trocar a madeira pelo equipamento metálico?

Além de sustentáveis, resistentes e produtivas, as formas e estruturas metálicas são muito versáteis, ou seja, podem ser aplicadas em vários tipos de construções, tanto de pequeno como de grande porte.

Vantagens:

  1. Tecnologia mais produtiva:
  2.  Mais resistente;
  3.  Sustentável.

soluções sh

A obra foi iniciada com formas e estruturas em madeira, mas a TB Engenharia Eirele optou por utilizar as soluções SH após receber a indicação dos benefícios dos equipamentos metálicos para a execução desse projeto, e conta com aproximadamente 39 mil toneladas de equipamentos SH:

  • Torres de Carga LTT e Perfis AL: para escorar as vigas e o reservatório;
  • Formas Tekko ® SH: para execução dos pilares e parede do reservatório;
  • Escoras Lume: para o reescoramento das vigas que já estavam prontas quando os equipamentos da SH chegaram na obra;
  • Andaime Fachadeiro: para auxiliar na execução da montagem das formas da parede do reservatório.

soluções sh

‘’Participar desta obra está sendo enriquecedor, pois, como todas as experiências na vida, temos sempre algo novo a aprender. E gerou uma grande realização pessoal por me permitir compartilhar conhecimentos para alcançar a satisfação do cliente através de maior praticidade, qualidade e rapidez no andamento da obra.’’, contou Erika Souza, Assistente Técnica da Unidade SH do Pará.

A obra, que teve seu início em Junho de 2020, tem previsão de encerramento das estruturas em Agosto de 2020.

Colaboradores SH que contribuíram com esse Projeto:

Gerente da Unidade SH Pará: João Corvo
Supervisor de Contratos Unidade SH Pará:  Arqtº Venicius Jesus;
Assistente Técnico Unidade SH Pará: Engª Erika Souza;
Projetista Unidade SH Pará: Filipe França.

Quer saber mais sobre as soluções SH? Entre em contato com a nossa equipe pelo sac@sh.com.br ou no 0800 899 8903.



























A Primeira MasterClass SH abordou os mitos da Laje Plana Protendida

No dia 01 de Julho foi realizada a primeira MasterClass SH, que reuniu diferentes profissionais para desmistificar o uso da Laje Plana Protendida em obra! Parceria feita entre a SH e o INAEP, e com a generosa participação do CEO da RAC Engenharia, o evento foi online e 100% gratuito, com transmissão feita no canal da SH no YouTube.

O evento foi moderado por Daniel Goldring, Diretor da SH há mais de 23 anos, que apresentou o M.Sc.  Mauricio Sgarbi da Sigma 1 Engenharia, o Eng° Yuri Borgo, Gerente da Unidade de Pernambuco da SH,  e o Eng° Carlos German, CEO da RAC Engenharia S.A., que se revezaram para apresentar o sistema de laje plana protendida quanto à otimização dos projetos, passando por soluções e equipamentos, e finalizando com uma visão prática de gestão de obra integrando o modelo estrutural protendido e o sistema Topec ® SH aplicados.

‘’A Masterclass SH foi uma oportunidade para falarmos sobre todas as etapas desde a escolha, até o final da execução no que se refere ao sistema estrutural de laje plana protendida. Foi muito bom poder apresentar para os profissionais de engenharia a importância da análise de um sistema de formas e escoramentos para potencialização do sistema protendido, e sua representatividade dentro dos custos de um empreendimento, garantindo uma visão mais ampla para que essa escolha seja mais assertiva. Iniciativas como essa contribuem para o desenvolvimento de toda a cadeia, a partir dessa troca valiosa entre os profissionais de engenharia.’’, contou o Eng°Yuri Borgo – Gerente da Unidade SH Pernambuco.

laje plana protendida

“Foi um prazer e uma honra participar do primeiro MasterClass promovido pela SH. Uma oportunidade muito importante de interagir com a comunidade técnica e passar a expertise da Sigma1 com o desenvolvimento de projetos estruturais em Lajes planas Protendidas há quase 20 anos, praticamente desde o início da implementação desta técnica em maior escala no Brasil. Com a ótima participação do Yuri e do Carlos, foi possível uma abordagem completa do tema: projeto, logística de execução e formas. Desta forma, os aspectos técnicos fundamentais e vantangens do sistemas puderam ser efetivamente demostradas.”, complementou o M.Sc. Mauricio Sgarbi da Sigma 1 Engenharia.

A MasterClass SH foi um sucesso e as próximas edições já estão a caminho, com novos palestrantes, trazendo assuntos atuais do mercado de engenharia. Fique de olho nas redes sociais da SH para ver as próximas MasterClass SH.

Não conseguiu participar da primeira MasterClass SH?
Confira o vídeo completo:

CONFIRA AQUI A LIVE SOBRE LAJE PROTENDIDA



Quer receber gratuitamente a apresentação dos palestrantes da Masterclass SH sobre Laje Protendida?

CLIQUE AQUI

Execução da Laje Plana Protendida e o uso do sistema TOPEC SH:

O TOPEC SH é um sistema de laje pronto, que não necessita de mão de obra especializada, e dispõe de diversas características que potencializam os ganhos na escolha e execução de uma laje plana protendida. Por ser um equipamento com poucas peças, é um sistema com alta performance no que tange a mão de obra e velocidade , com capacidade para influenciar diretamente na redução de custos da própria mão de obra e consequentemente na superestrutura e custo geral do empreendimento.

laje plana protendida

Benefícios da execução da Laje Plana com o uso do sistema TOPEC SH:

– HH/m2 de montagem de 0,3;
-Segurança: Fácil montagem, evitando que o colaborador faça a montagem por cima;
– Qualidade no acabamento;
– Adaptação do sistema de acordo com a necessidade do projeto ( área e pé direito);
– Redução e otimização de mão de obra ( redução e substituição);
– Economia com  compra, perda e descarte de compensado ( Redução de até 95% na compra de compensado em lajes planas);
– Potencialização dos prazos, com redução do cronograma estimado para a execução da estrutura;
– Redução dos elementos de montagem, permitindo melhor controle e manuseio.

laje plana protendida

Quer saber mais sobre as soluções SH? Entre em contato com a nossa equipe pelo sac@sh.com.br ou no 0800 899 8903.

Empreendimento comercial Fastmall, em Salvador (BA), é erguido com equipamentos SH

Fast Mall é o novo projeto da Santa Emília Empreendimentos Imobiliários

Um novo conceito de shopping está chegando à Costa Azul, em Salvador, na Bahia. O Fastmall é um projeto da Santa Emília Empreendimentos Imobiliários, e tem como propósito ser um conjunto de lojas varejistas planejadas, construídas, operadas e controladas em subsistemas, tendo em vista aumentar a conveniência no processo de compras com a adequação do composto de lojas, facilidade de acesso e estacionamento.

equipamentos SH

Ao todo são 250 toneladas de equipamentos SH na obra, aplicados na execução da estrutura, entre formas, andaimes e escoramentos: Travamento de Pilar e Viga, Torre de Carga LTT, Escoras diversas e Formas Concreform SH® para Pilares, Paredes e Vigas.

 ‘‘Pelo fato da obra ser um centro comercial localizado em área residencial, as operações realizadas tiveram que ser planejadas concomitantemente com o cotidiano do bairro. Diante disso, mobilizamos uma sincronia entre a Engenharia da Santa Emilia e a equipe da SH, para que minimizássemos possíveis dificuldades, fazendo mais com menos, como cita Rodrigo Nascimento (2015) é ‘um dos mantras mais repetidos do mundo corporativo, sobretudo em tempos onde a recessão atemoriza diversos segmentos de nossa economia’. O grande volume de equipamentos utilizados durante a obra nos desafiou gradativamente, e tornou imprescindível conjugar o apoio da equipe de Projetos e de Assistência Técnica para a definição de metas de reaproveitamento de equipamentos, permitindo assim que nosso cliente terminasse a obra no prazo desejado.’’, contou Alex Barbosa, Supervisor de Contratos da Unidade SH Bahia.

equipamentos SH

‘’Estamos realizando uma obra inovadora para nossa empresa, aclimatados com nicho predial, o Fastmall é um desafio diário para Santa Emília. E nesse ínterim de inovações somente a confiança em nossos parceiros reforça a nossa qualidade e competência, com isso a manutenção da parceria com a SH foi de suma importância para o sucesso da nossa obra. Tivemos soluções rápidas para escoramento de grandes vãos, a quantidade de material que era minha maior inquietação (mais de 200 toneladas) foi disponibilizada na obra dentro dos prazos preestabelecidos. Eu realmente confio na equipe da SH e estou muito satisfeito com os resultados obtidos.’’, complementou o Engenheiro André Gottschald, da Santa Emilia.

Tendo diferentes níveis, essa obra possui pé direito de até 12 m e balanço de 3,5 m, e a atuação e o acompanhamento da Assistência Técnica SH foram primordiais para que a estrutura fosse feita com máxima segurança.

 “Se tratando de um projeto de escoramento, alguns fatores podem influenciar diretamente na solução adotada, tais como níveis de apoio, pé direito, prazos e tipo de estrutura. Nesta obra, determinados trechos estão sendo executados sobre regiões de talude em areia, de modo que, para melhorar as condições de apoio das torres, vencemos os mesmos com vãos de 3,50 m utilizando perfis metálicos, a pedido do cliente, para que as cargas fossem distribuídas para regiões já concretadas. Por se tratar de uma edificação comercial, em certo momento surgiu uma necessidade de diminuir o prazo de execução total da mesma, tornando necessário executar diferentes trechos simultaneamente, quando originalmente seriam em etapas distintas. Isso exigiu que vários projetistas da SH trabalhassem em simultâneo para cumprir o novo prazo solicitado, mantendo a qualidade padrão SH. A sinergia entre os setores foi um diferencial para o sucesso, com a assistência técnica atuando nas interferências e alterações de prazos, a logística atendendo com dois carregamentos diários no pico da obra, e o setor comercial fazendo toda essa sincronia funcionar em prol do objetivo do cliente.”, explicou Leonardo Schneider, Projetista da Unidade SH Bahia.

equipamentos SH

O projeto, iniciado em Julho de 2019, já está com o processo de fundação concluído, finalizando a execução da estrutura e iniciando a etapa da alvenaria, e tem previsão de término prevista para Dezembro de 2020.

Equipe SH envolvida no Projeto:

Gerente Unidade Bahia: João Corvo
Supervisor de Contratos Unidade Bahia: Alex Barbosa
Assistente Técnico Unidade Bahia: Marcio Oliveira
Projetistas Unidade SH Bahia: Leonardo Schneider e Monique Mendes
Estagiário Unidade SH Bahia: Felipe Celes

Quer saber mais sobre as soluções SH? Entre em contato com a nossa equipe pelo sac@sh.com.br ou no 0800 899 8903.


Projeto Residencial em Itajaí (SC) conta com soluções SH

Obra residencial, localizada na Praia Brava de Itajaí, em Santa Catarina, está sendo dirigida pela Laer Engenharia LTDA, com projeto do arquiteto Índio da Costa e com fornecimento da SH Formas, Andaimes e Escoramentos. A residência está sendo erguida sobre um grande talude, e terá ao todo três pavimentos com aproximadamente 1.500m².

A inclinação do terreno foi um grande desafio, mas a gama de equipamentos versáteis da SH, e sua equipe técnica experiente, acostumada a lidar com condições adversas, permitiram que as melhores soluções de escoramento fossem apresentadas e adotadas na obra. Para o projeto foram utilizados equipamentos normalmente aplicados em obras de infraestrutura, como Perfis W para vencer grandes vãos, de modo a criar apoios entre torres de altas cargas, como o sistema de Torres LTT Extra, com capacidade de cargas de até seis toneladas por poste. Além desses, o sistema Lumisystem SH permitiu a aplicação de cargas ainda maiores, garantindo toda a segurança.

Vanessa Bridi, Projetista da SH Paraná, contou um pouco dos desafios desse projeto:

‘‘O projeto, a princípio, era somente o escoramento de uma grande residência, com alguns balanços, mas que não parecia ter nada de diferente ou espetacular. Meu olhar para o projeto começou a mudar já na primeira visita à obra, quando nos deparamos com o terreno sobre o qual ela a casa seria construída: um terreno bem desnivelado. A partir daí começaram os nossos grandes desafios: a estrutura era bem pesada, o cliente precisava do escoramento para três pavimentos acumulativos, e com isso as cargas que descarregavam no solo eram muito altas e o sistema convencional não suportaria. Pilares enormes com concreto aparente seriam executados onde nosso equipamento precisava ficar, e respeitando os espaçamentos simétricos indicados no projeto do arquiteto. Então foram necessárias muitas horas de conversa e reuniões com o cliente, inúmeros cálculos, para indicar nosso equipamento mais adequado que poderia vencer os vãos e ocupar os espaços possíveis, em que centímetros faziam toda a diferença. Foi preciso desviar de taludes e dimensionar cada pé de torre com uma altura diferente. Hoje, com a obra executando seu último pavimento, posso dizer que foi gratificante, desafiador e de grande aprendizado, e maravilhoso acompanhar a obra sendo executada. Ver crescer em um grande barranco uma bela residência e saber que a SH foi uma parte importante dessa transformação dá muito orgulho!‘’

itajaí

Todas as soluções dimensionadas foram estudadas juntamente com a equipe da obra, de modo a atender tanto as condições do terreno, que alteravam a cada pavimento, como também as propriedades dos equipamentos utilizados. Em conjunto, devido à irregularidade do terreno, foram criadas linhas de base especialmente para apoio do escoramento, o que auxiliou também nas soluções apresentadas.

’O maior desafio dessa obra foi, sem dúvida nenhuma, a solução técnica, que precisaria contar com a colaboração integral por três meses da Projetista da SH Paraná, Vanessa Bridi, para a elaboração e detalhamento de cada projeto ao longo da obra. Foram feitas várias análises, para diversas situações, até chegarmos à condição que atendia às propriedades técnicas dos materiais utilizados, além de atender às condições solicitadas pelo engenheiro e para vencer os desafios do terreno. Como o terreno já tinha sido aterrado, diferenças de centímetros inviabilizaram diversas soluções, obrigando-nos a reestudar cada caso, mas ao final encontramos a solução ideal que permitiu que o projeto saísse do papel’’ contou Franco Menegat, Supervisor Comercial da SH  Paraná.

A ajuda de todos os departamentos da SH Paraná foi imprescindível, desde a Gerência, o setor de Manutenção e Qualidade, a Logística, a Assistência Técnica, e toda a área de Projetos. “Firmar essa parceria com a Laer Engenharia foi determinante para o sucesso da obra. A comunicação estreita entre o cliente e a SH fez com que tornássemos viável a melhor solução técnica para atender as cargas altas solicitadas pelo projeto e também pelo terreno. Concretagem de bases para auxiliar na execução de trechos mais complicados, assim como a movimentação de terra que foi feita para chegarmos à melhor solução de apoio, nivelamento de trechos de talude, em conciliação com todos equipamentos utilizados na obra, tornaram a execução dessa bela obra possível. Formamos um grande time!” Finalizou Franco Menegat.

“Sabíamos que o grande desafio da obra seria o escoramento da estrutura. Já nas primeiras semanas de obra foram feitas algumas reuniões para conversarmos sobre o assunto. Como o condomínio não autorizou a retirada de terra do terreno, o desafio ficou ainda maior, pois para fazer a fundação precisaríamos movimentar a terra dentro do próprio terreno, fazendo com que o solo natural fosse aterrado no trecho, onde posteriormente serviria de apoio para o escoramento. Como o projeto estrutural pedia que o escoramento fosse cumulativo, o solo agora aterrado não suportaria tais esforços, desta forma partimos para a solução de se construir uma fundação para o escoramento. Na região tivemos dificuldades para encontrar uma empresa que tivesse essa experiência com estruturas de alto porte, a mão de obra local acostumada a fazer o escoramento convencional de madeira, também foi um desafio. Por fim conseguimos unir a experiência da SH, a qualidade de um mestre de obras experiente e perfeccionista com o desejo do cliente e Arquitetura, e agora apreciar a admiração dos que vêem essa estrutura é gratificante.” complementou o Engenheiro Montenegro, da Empresa Laer Engenharia LTDA.

A obra, que teve início em janeiro de 2019, tem previsão de término em 2020, e contou com aproximadamente 220 toneladas de equipamentos da SH.

Colaboradores SH que contribuíram com esse Projeto:

Gerente Unidade Paraná: Eduardo Vasconcelhos
Supervisor Comercial SH Paraná: Franco Menegat
Supervisor de Logística: Eduardo Montino
Assistente Técnico: Robson Baptista
Supervisora de Projetos: Carla Gebur
Projetista: Vanessa Bridi

Quer saber mais sobre as soluções SH? Entre em contato com a nossa equipe pelo sac@sh.com.br ou no 0800 899 8903.

Novidade: Confira o lançamento do sistema Lumiform 2.0

Buscamos sempre trazer soluções inovadoras em engenharia e tecnologias construtivas de ponta que facilitam o dia a dia de nossos clientes gerando mais valor e rentabilidade a seus projetos.

O novo sistema Lumiform SH 2.0 possibilita uma maior produtividade na montagem e desmontagem do equipamento na obra. Resistente e produtivo, o equipamento aumenta a produtividade de seu uso no canteiro de obra, proporcionando para o cliente uma redução de mão de obra. Essa redução está relacionada à quantidade de furos de tirantes, 66% menor em relação ao Lumiform SH.

lumiform2.0

Fabricado com formas de alumínio, o Lumiform 2.0 tem travamento feito por 02 faquetas, peso médio por m² de 25 kg e produtividade média do montador por dia de 71m². Além disso, o Lumiform 2.0 é a única forma de 02 faquetas do Brasil que atende os padrões da norma NBR15696. O sistema é indicado para clientes que procuram uma qualidade maior nas paredes (Prumo, Planicidade e Esquadro). O Lumiform SH 2.0 pode ser usado em: Prédios, Sobrados e Casas.

Diferenciais Técnicos:

lumiform2.0



Quer saber mais sobre essa solução? Entre em contato e fale com nossos especialistas: 📞0800 899 8903



Manutenção de Recuperadora de Carvão da Vale, no Espírito Santo, contou com andaimes da SH

Escoramento do contrapeso de equipamentos portuários com o uso de andaime é considerado marco na história da manutenção de equipamentos portuários.

O Terminal Praia Mole (TPM), localizado em Vitória, Espírito Santo, no Complexo de Tubarão,  especializado em operações de descarga de granéis, sobretudo combustíveis sólidos, é o maior terminal desse segmento no Brasil e atende as principais indústrias siderúrgicas do país.

O projeto, realizado em 2015 e conduzido pela Indumep – Indústria Mecânica Paraíso Ltda, tinha como propósito fazer a manutenção da Recuperadora de Carvão RC07, realizando a troca de rótulas do Contrapeso, Jib Frame e Ponta da Lança (estruturas da Recuperadora de Carvão). Foi necessário escorar contrapeso de 290 toneladas e Ponta da Lança com mais 150 toneladas, o que auxiliou tanto no acesso, quanto no escoramento.

Recuperadora de Carvão da Vale



Execução dos equipamentos SH:

 Execução Contrapeso:

  • Escoramento para 290 toneladas;
  • Conjunto de 06 torres;
  • Uso de tubos e braçadeiras;
  • Capacidade de 75 toneladas por torre;
  • Utilização de Perfil W300, W200 e C-018 no topo para apoio do macaqueamento;
  • Distribuição de chapa metálica na base para distribuição de cargas no solo;
  • Altura do contrapeso de 23 metros;
  • Total de 72 toneladas de equipamentos mobilizados distribuídos em: Tubo, BR, Perfis W.

 Execução Jib Frame:

  • Conjunto de 03 torres;
  • Utilização de Modex® SH;
  • Capacidade de 15 toneladas por torre;
  • Utilização de Perfil C-12e C-18;
  • Torres Modex® SH e Perfil C com altura de 10 e 5 metros;
  • Total de 4,9 toneladas de equipamentos mobilizados.

 Execução Ponta da Lança:

  • Escoramento solicitado para 150 toneladas;
  • Conjunto de 03 torres;
  • Uso de tubos e braçadeiras;
  • Capacidade de 50 toneladas por torre;
  • Utilização de Perfil W300, W200 e C-018 no topo para apoio do macaqueamento;
  • Altura da ponta da lança de 11 metros;
  • Total de 18 toneladas de equipamentos Tubo BR e Perfis W mobilizados.

Recuperadora de Carvão da Vale

Um dos maiores desafios para a execução dessa obra foi atender as exigências quanto a memórias de cálculo que eram solicitadas pela Vale para o nosso cliente direto. Devido a grande importância do maquinário da Vale, foi necessário executar todas as atividades dentro de um cronograma bastante restrito.

Recuperadora de Carvão da Vale

“Sem sombra de dúvidas saímos deste grande desafio ainda mais fortes profissionalmente e como empresa. Foi possível mostrar para a Vale e para a Indumep o quanto a Engenharia da SH é forte, e seus equipamentos capazes de solucionar os desafios que surgirem, tais como escorar 300 toneladas à 24m de altura de uma recuperadora de carvão (RC07) . O Suporte Técnico prestado pelos Engenheiros André Santos, Erick Barros e Irene Oliveira, além do Projetista GianCarlo Pina, foi fundamental para o resultado final satisfatório da obra. Tivemos presentes full time em obra, e utilizamos softwares específicos para análise da estrutura, tendo sido pioneiros neste tipo de solução em área portuária. Após o término, fica a sensação de dever cumprido, e o orgulho por ver nos elogios dos clientes a realização do nosso propósito maior: encantar nossos clientes com um atendimento de excelência.  Tenho orgulho pessoal por ter participado desse momento tão especial para a SH.” contou André Santos, Supervisor de Assistência Técnica da Unidade SH Espírito Santo.

Reconhecimento do Cliente:

“A Vale é uma empresa Global que em todas as suas unidades preza pela segurança, tanto é assim que um dos nossos principais valores é “A Vida em Primeiro Lugar”. Partindo dessa premissa, relato aqui o sucesso da Reforma Estrutural da Recuperadora RC07 na qual a SH forneceu o escoramento da lança e contra lança da Recuperadora, no caso dessa última, o escoramento (4 torres de 23 m de altura que sustentaram a caixa de contrapeso) suportou aproximadamente 290 toneladas. Essa façanha foi possível pois, a SH, em conjunto com a Indumep e Vale, desenvolveram, planejaram, calcularam e executaram esse projeto de forma segura. O escoramento do contrapeso de equipamentos portuários com a utilização de andaime é considerado marco na história da manutenção de equipamentos portuários.”

M. S. Eng.ª Civil Warlley Soares Santos – Integridade Estrutural – Porto de Tubarão



“Em busca de parceria no mercado, entramos em contato e solicitamos uma visita dos representantes da SH. Os engenheiros Yuri Borgo e André Santos verificaram o tamanho do desafio que teríamos pela frente: escorar o contrapeso da máquina de 290 toneladas e 23m de altura e a parte da lança de 150 toneladas a 12 metros de altura. Para idealizar o projeto, unimos as engenharias da SH e da Indumep, e definimos a forma de escoramento. O projeto do escoramento do contrapeso contempla 6 torres de escoramento, 4 para suportar 300 toneladas e 2 para suportar 60 toneladas. Com o comprometimento de todos os envolvidos o projeto foi colocado em prática, e conseguimos chegar no objetivo final de realizar a substituição das rótulas.’’

Warley Moreira Soares – Engenheiro Mecânico Indumep

Colaboradores SH que contribuíram com esse Projeto:

Gerente Unidade SH Espírito Santo: Daniel Goldring
Supervisor Comercial Unidade SH Espírito Santo: Yuri Borgo
Supervisor Assistência Técnica Unidade SH Espírito Santo: André Santos
Supervisora Técnica Unidade SH Espírito Santo: Irene Oliveira
Projetista Unidade SH Espírito Santo: Giancarlo Pina

Quer saber mais sobre as soluções SH? Entre em contato com a nossa equipe pelo sac@sh.com.br ou no 0800 899 8903.

Sistema de Formas para Paredes de Concreto: Condomínio Residencial Solar dos Pássaros, em Salto (SP)

O condomínio residencial Solar dos Pássaros, em São Paulo, está sendo construído pela construtora MRV Engenharia, e está sendo aplicado o sistema Lumiform SH® na execução do empreendimento, além do sistema de segurança NR18 para o trabalho externo das fachadas.

Formado por painéis fabricados com perfis especiais de alumínio e forrados com placas de alumínio, o Lumiform SH® pode ser aplicado nos mais variados tipos de projetos como casas, sobrados e edifícios, com qualidade e ganhos significativos de produtividade.

parede de concreto

A obra iniciou em 2017 para erguer 52 torres com 05 pavimentos em um total de aproximadamente 1.048 unidades habitacionais, e está prevista de concluir esse ano (2020).

paredes de concreto

 Conheça os benefícios de utilizar esse sistema construtivo:

  • Ganhos de até 85% na produtividade;
  • Montagem manual sem necessidade de mão-de-obra especializada;
  • Painéis sem rebites e emendas na face que faz contato com o concreto;
  • Vãos para janelas e portas;
  • Painéis com menos de 18kg/m²;
  • Lajes e paredes concretadas numa única etapa;
  • Acabamento perfeito;
  • Formas leves e de fácil manuseio.

Colaboradores SH que contribuíram com esse Projeto:

Gerente Comercial SH Indústria: Rafael Desterro
Projetista SH Indústria: Daniel Silva
Assistente Técnico SH Indústria: Sandro Sozinho

Quer saber mais sobre sistema de formas para Paredes de Concreto? Entre em contato com a nossa equipe pelo sac@sh.com.br ou no 0800 899 8903.

Obra de execução do Rodoanel Norte, em São Paulo, tem auxílio de Forma Deslizante

A Forma Deslizante SH é um sistema utilizado para obras com estruturas de concreto armado muito altas

O Rodoanel Norte é um dos quatros trechos da Rodovia Mário Covas e foi planejado para melhorar o trânsito da cidade de São Paulo, com o propósito de aliviar o tráfego de cargas de passagem pesadas, deixando o fluxo mais livre para os transportes coletivo e individual.

Ao todo são 176 km de rodovia, onde o trecho do Rodoanel Norte possui 44 km de extensão, e passará pelos municípios de São Paulo, Arujá e Guarulhos, onde terá uma ligação exclusiva de 3,6 km com o Aeroporto Internacional de Cumbica, em Guarulhos.

Para a obra do lote 05 do Rodoanel a SH participou fornecendo as melhores soluções: Forma Deslizante SH®, Console SH, Escada Modular Modex ® SH e Escoramento Metálico Modex ® SH, distribuídos em 250 toneladas de equipamentos, soluções SH que otimizaram muito o acumulo de material em obra. O resultado foi um encerramento de contrato muito sadio entre as partes.

rodoanel

Com pilares de 50 metros de altura, a Forma Deslizante SH teve um papel significativo nesse projeto, diminuindo o prazo de entrega na execução, atendendo o tempo solicitado pelo cliente, onde ao todo foram executados aproximadamente 60 pilares no prazo de 12 meses.

rodoanel

‘’Foi um grande desafio, o deslizamento dos pilares exige uma grande precisão na movimentação. O prumo do sistema da forma deslizante é um fator muito importante, pois com a movimentação sempre tende a fugir do eixo. Com muito esforço e dedicação de todos a execução foi um sucesso.’’ complementou Paulino Silvestri, Supervisor de Projetos da Unidade SH São Paulo.

Colaboradores SH que contribuíram com esse Projeto:

Gerente Unidade SH São Paulo: Luiz Gomes
Gerente Comercial Unidade SH São Paulo: Silvio Lira
Projetista Unidade SH São Paulo: Fellipe Saraiva
Assistente Técnico  Unidade SH São Paulo: Manoel Rodrigues

 Quer saber mais sobre as soluções da SH? Entre em contato com a nossa equipe pelo sac@sh.com.br ou no 0800 899 8903.

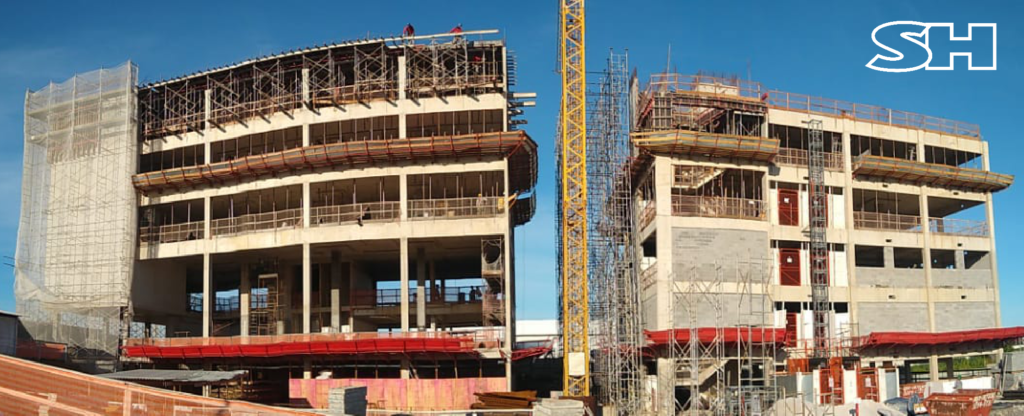

Hospital de Linhares, no Espírito Santo, possui soluções SH

Hospital será o maior e mais moderno da região e atenderá a demandas do interior do Estado

O Linhares Medical Center Hospital é o novo centro hospitalar particular que está sendo erguido na cidade de Linhares, no Espírito Santo, com investimento inicial de 60 milhões. A obra está sendo conduzida pela DS Tech Engenharia Eirelli, que contratou as soluções da SH em formas, andaimes e escoramentos para a execução da obra.

Ao todo são 157 toneladas de equipamentos SH em obra, distribuídos entre:

Concreform SH ® para execução de pilares;
Multiform SH ® para paredes aparentes executadas in loco. São utilizadas vigas de madeira (SH 20) distribuídas ao longo das paredes, onde a união dos perfis Multiform SH ® às vigas SH20 é feita através dos grampos SH20 Multiform, possibilitando que o sistema seja içado para concretagem de várias paredes com as mesmas modulações;
Sistema  Torre de Carga LTT e Perfis para escoramento;
Andaime Fachadeiro ® SH para acesso.

‘’Quando falamos da execução de um projeto de escoramento de um pé direito de 21 metros, a tarefa adquire um novo desafio, e demanda muita atenção e criatividade para atender as solicitações do cliente, respeitando as normas de segurança da SH. Esse projeto em especial possuía uma solicitação primordial: usar o mínimo de torres possível, devido ao trabalho de montá-las com o pé direito tão alto”, explica Mardem Santana, Projetista da unidade SH Espírito Santo. “A princípio, estudou-se a possibilidade de fazer tudo em balanço, porém, as altas cargas inviabilizaram essa solução. Então foi necessário utilizar as torres na melhor configuração possível, com apenas 2 linhas de torre para que contraventamento do conjunto pudesse ser feito o corretamente. Algumas horas de projeto foram exigidas para calcular os vãos máximos das longarinas, de modo a estabelecer os melhores espaçamentos possíveis para as torres, e o menor número de apoios para favorecer cada perfil” complementa Mardem.

Pé direito de 21 metros de altura foi o maior desafio do projeto
Pé direito de 21 metros de altura foi o maior desafio do projeto

A arquitetura e o design do novo hospital contará com a comodidade e o conforto dos pacientes, e terá 6 andares, distribuindo 100 leitos em sua fase inicial, com centro cirúrgico de 5 salas, 20 leitos de UTI adulto geral e cardiológica, UTI neonatal e pediátrica, pronto atendimento completo, e centro avançado de pesquisa com equipamentos modernos, além de instalações administrativas, e um estacionamento para 120 vagas.

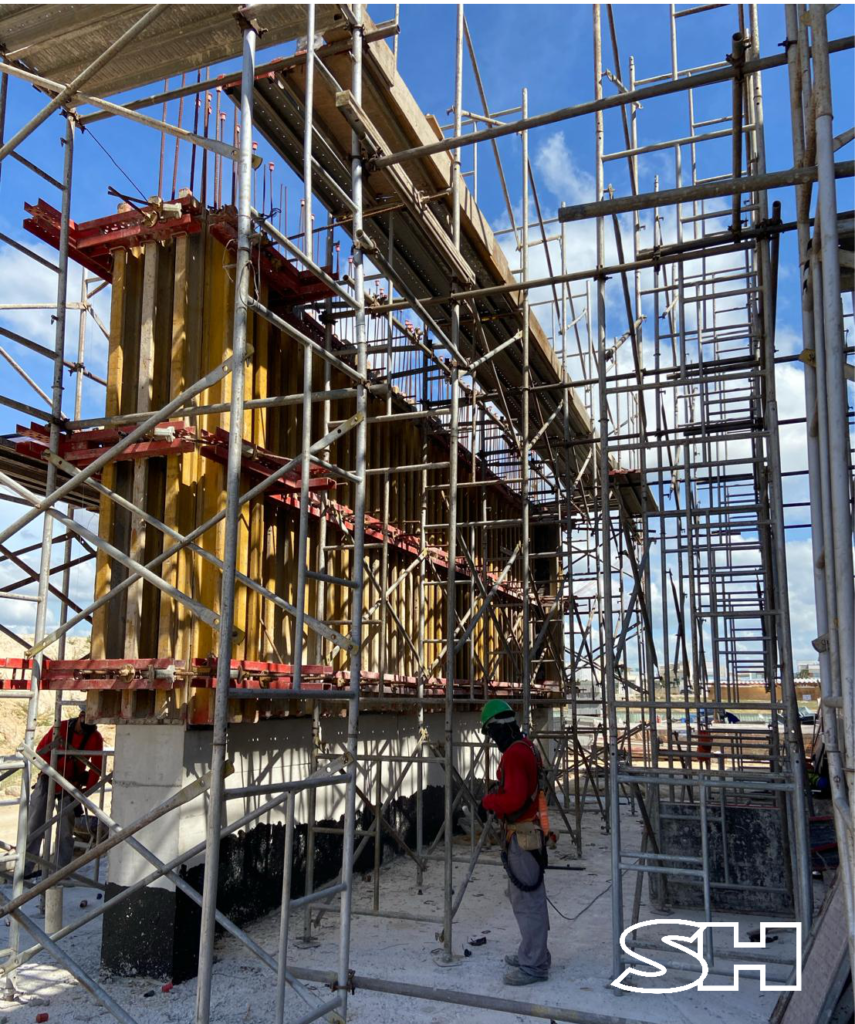

Sistema de Formas para Paredes e Pilares Multiform SH®
Sistema de Formas para Paredes e Pilares Multiform SH®

“Tudo foi pensado e calculado minunciosamente para que a teoria virasse realidade. Ainda foi necessário utilizar um balanço em um dos lados da estrutura, pois se tratava de um vão de 10 metros a ser escorado, mas o portifolio de soluções da SH e a experiência de nossa equipe técnica estão vencendo mais esse desafio.‘’, encerrou Mardem.

O fornecimento de equipamentos SH na obra iniciou em Julho de 2019, e tem previsão de finalizar a estrutura em Setembro de 2020. Já a inauguração do novo centro hospitalar está prevista para o final desse ano de 2020.

Colaboradores SH que contribuíram com esse Projeto:

Gerente SH Espírito Santo: Daniel Goldring
Supervisor Comercial SH Espírito Santo: Arnaldo Oliveira
Supervisor Assistência Técnica SH Espírito Santo: Sirlei Oliveira
Supervisora Técnica SH Espírito Santo: Irene Oliveira
Projetista SH Espírito Santo: Mardem Santana

Quer saber mais sobre as soluções da SH? Entre em contato com a nossa equipe pelo sac@sh.com.br ou no 0800 899 8903.
