Cimbramentos: Confira TUDO sobre essa solução para a sua obra

O que são Cimbramentos?

Cimbramentos são equipamentos que funcionam como suportes provisórios para formas horizontais (vigas e formas para lajes) e verticais (escoras) de todas as ações provenientes tanto das cargas atuantes resultantes das pressões do lançamento do concreto, quanto da movimentação de operários e equipamentos, etc.

Pelo fato de funcionarem como suportes provisórios, os cimbramentos possuem elementos que ajudam a compor o sistema. Confira quais são:

• Suporte: elementos como escoras e torres;
• Trama: vigotas principais que também são conhecidas como longarinas e vigotas secundárias,
conhecidas também como barrotes;
• Acessórios: funcionam como peças de apoio que unem, ajustam e posicionam.

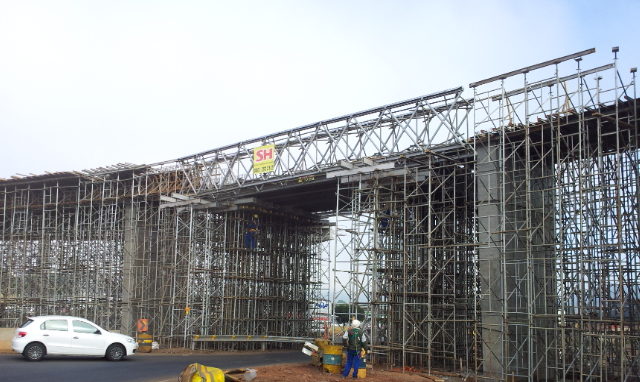

Viaduto BR-282 LE, em Santa Catarina.
Viaduto BR-282 LE, em Santa Catarina.

Indicado para lajes com muitos recortes e arremates, os cimbramentos também podem ser montados sobre escoras, Modex® SH e torres de carga LTT.

Vantagens:

Algumas das vantagens de se utilizar esse sistema são:

  • Aumento da produtividade na obra devido ao seu simples manuseio;
  • Facilidade no processo de montagem e desmontagem, que facilita o seu remanejamento na obra.

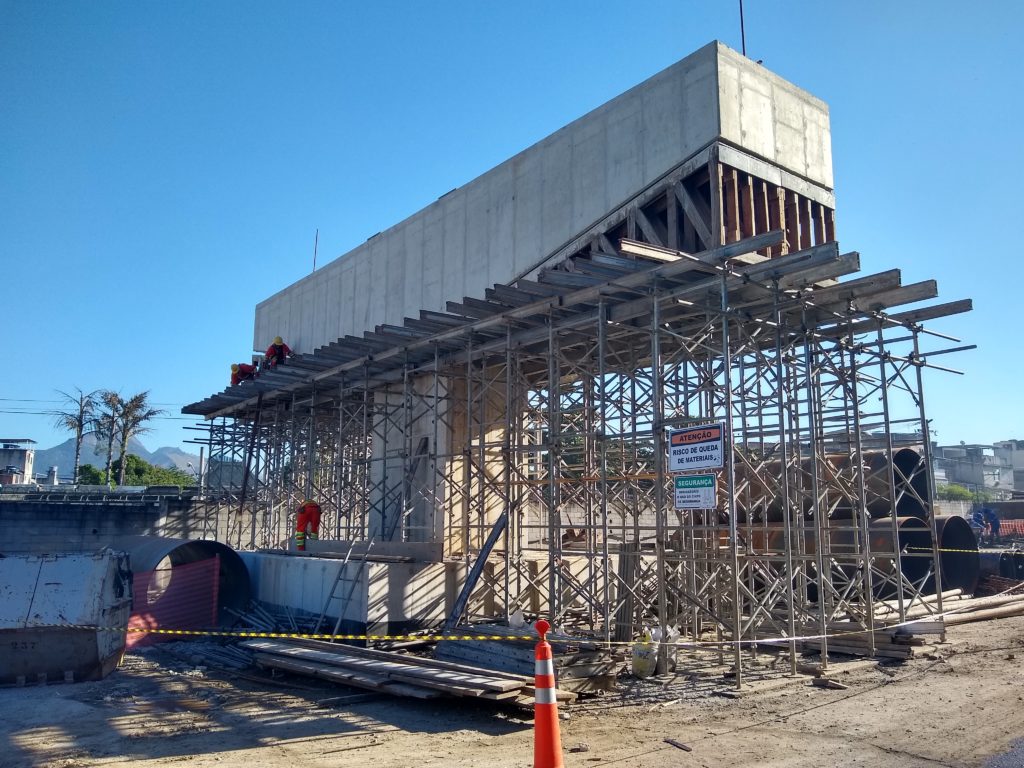

Obra Consórcio Alças da Ponte, no Rio de Janeiro
Obra Consórcio Alças da Ponte, no Rio de Janeiro

Obra Consórcio Alças da Ponte:

Na obra da Alça de Ligação da Ponte Rio-Niterói á Av. Brasil e Linha Vermelha, no Rio de Janeiro, foram utilizados cimbramentos e Jaime Castro, Supervisor de Assistência Técnica explicou qual foi o maior desafio dessa obra:

 ‘’Um dos maiores desafios foi projetar Formas CF de modo que atendesse às exigências do cliente utilizando Barras MF sem que as mesmas se encontrassem com a armadura do bloco de fundação do viaduto. Esse bloco seria executado como um teste para entrar na obra. Toda a montagem dos equipamentos foi acompanhada de perto, onde a SH obteve sucesso na montagem e concretagem do bloco, possibilitando, em seguida, a locação de todos os cimbramentos dos 12 apoios desse trecho, chegando a uma grande tonelada de equipamentos em obra. Nessa mesma obra outro desafio foi avançar o cimbramento do viaduto sobre o escritório sendo feito em balanço, onde foi executado utilizando soluções de engenharia gerando reconhecimento e admiração por parte do cliente. ’’

Conheça os cimbramentos da SH:

PERFIL C METÁLICO:

Com variadas alturas e resistências, é indicado para cimbramento primário e secundário. Sendo os perfis C-05 e C-7,5 indicados como secundário, e o C-12 como primário.

PERFIL DE ALUMÍNIO:

Feito em alumínio, material 100% reciclável, é utilizado para a execução de lajes em obras residenciais. Por ser muito leve, aumenta a produtividade da obra na montagem e na movimentação.

VIGA DE MADEIRA SH20:

Feita com madeira de reflorestamento, é utilizada na execução de lajes que tenham muitos recortes e arremates. Além disso, é usada para barroteamento de laje (similar ao sistema de barroteamento com perfil metálico), podendo ser utilizada como primário e secundário. A geometria da viga da SH20 permite o apoio da aba superior no forcado.

Contribuição Técnica:

Jaime Castro, Supervisor de Assistência Técnica da SH
Ficou com alguma dúvida ou quer saber mais sobre cimbramentos? Entre em contato com a nossa equipe pelo sac@sh.com.br ou no 0800 899 8903.
